第３０回研修会

日時	２月２２日（土） １４：００〜
場所	横浜市立総合高校 文化体育館の斜め前です。 住所：横浜市中区翁町2-9-10 電話：045-641-1725
講師	横浜市立総合高校　　藤本　先生
内容	「光ファイバーの実験」第二弾 光からディジタル変換方法の実験をおこないます。

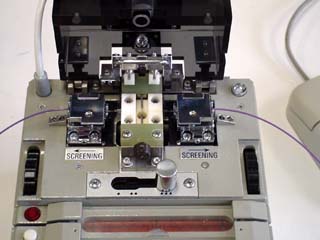

写真１　光ファイバーの融着装置
この装置によって、光ファイバーを接続する。職人的な技術が必要とされていたが、現在ではコンピュータ制御によって正確に融着されるようになった。
cf　同じ装置がNHKTVプロジェクトＸ（海底ケーブル）に出ていました。２月１８日放映

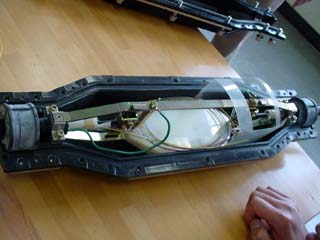

写真２　中継器
防水・経年変化等に注意しながら、大変丈夫に作られている。 中継器は光の減衰を少なくしなければならないのです。講義・プリントによる光ファイバ通信とＡＤＳＬ通信の比較・検討　光ファイバの中心のコアとその周りを包むクラッドの屈折率の差を１％未満にしてケーブルを作成するそうです。詳しいことは企業秘密だそうです。また、光ファイバーの場合核爆発があったとしても、放射能に対する堅牢性があります。

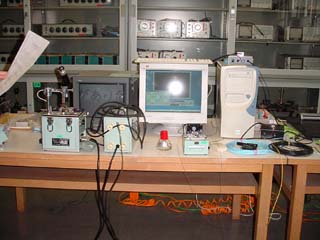

写真３　ビデオ画像光通信実習装置
パソコンからの３軸テーブル制御信号をＲＳ−２３２ＣでＥＯ／ＯＥ変換器に送り、光信号に変え、光分波合波器を経由して１本の光ファイバーを通して他方の光分波合成器に送ります。ここで光信号を取り出し他方のＥＯ／ＯＥ変換器で元のＲＳ−２３２Ｃシリアル電気信号に戻し３軸テーブルを制御します。

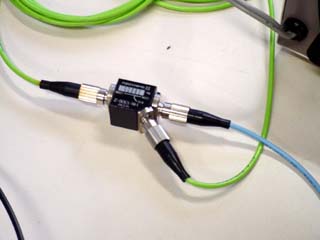

写真４　光分波合波器
この装置の心臓部です。

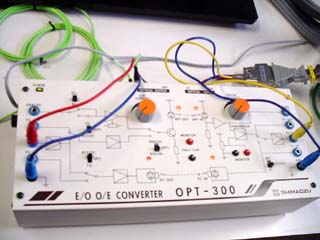

写真５　ＥＯ／ＯＥ変換器
電気信号と光との変換器です。

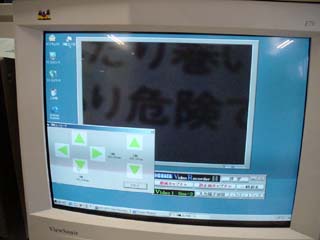

写真６　モニターでの映像
中継器や光ファイバーでの減衰が多いと、映像にノイズが混じっ てしまいます。


やはり、本物を見ないと実感・体感は出来ません。３０回を迎 えた研修会の意味がやっと分かってきました。 横浜総合高校　藤本先生　ありがとう御座いました。(M.H.)
